2020/02/05
ギアが入らない状態で入庫しました。ベルトは切れていませんがギアが全て壊れていました。
これはミッションケースを割った時の画像です。
ギアがバラバラになり色々な溝に破片が飛び散っているのが分かります。

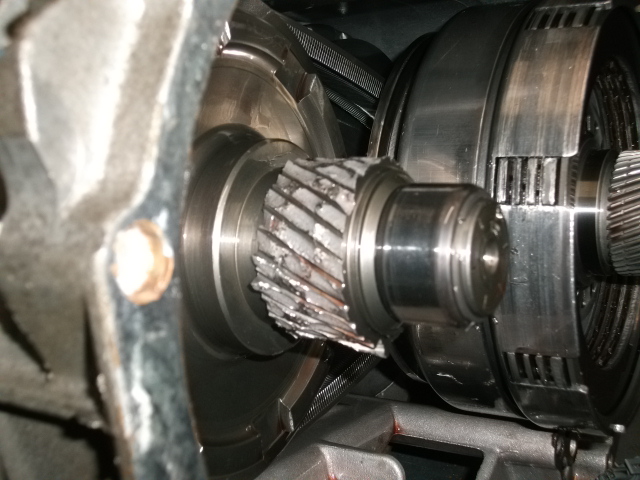

ピニオンドライブギアのギア部が粉々に欠けているのが確認できます。
ピニオンドライブブラケットを外した際の画像です。全てのギアが欠けて無くなっているのが分かります。
ピニオンドライブギアを外したところケース内にギアが粉々になって散らばっています。
セクレターカムロックも曲がっています。
ピラメントの一部が噛みこんで変速が出来なくなっていました。
左側は正常なプーリーです。
右側は今回外したプーリーです。
左右のプーリーの隙間を見ると、明らかに右側のプーリーが開いているのが分かります。ノギスで測ったところ11ｍｍ広がっていました。
原因を調べる為、旋盤でプーリーを削って内部を分解します。
プーリーの可動部にギアの破片が挟まってプーリーが戻らなくなっているのが原因でした。その破片が外れた瞬間プーリーは元の幅に戻りました。
当然このプーリーは交換します。
プーリーは通常油圧で広がり、油圧が抜けるとスプリングの力で戻ります。恐らくオイル通路からギアの破片がプーリー可動部に噛み込みスプリングの力では戻らなくなってしまった事が原因です。
